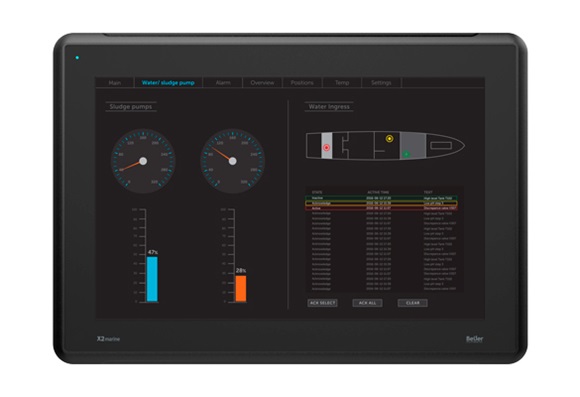

Beijer Electronics社 HMIパネル「X2 marine」
X2シリーズは、次世代のHMIパネルで、洗練されたデザインと優れたパフォーマンスを両立させ、HMIソリューションのUXをさらに高めます。iX HMIソフトウェアとの連携により、スマートで効率的な統合システムの構築が可能で、オフショアや船上を含むさまざまな海洋分野で、使いやすく信頼性の高い操作環境を提供します。シンプルでスタイリッシュな黒のフレームと、海事協会の認定を受けたパネルは、ブリッジ、エンジンルーム、キャビンなど、幅広い場所に設置することができます。また、X2 marineパネルには、高輝度ディスプレイやCODESYS PLC機能の統合など、オプションも充実しています。
製品一覧
| 型式名 | 機器名称 | 製品詳細(Beijer ElectronicsのHPへ) |
|---|---|---|
| X2 marine 7 | iXランタイム搭載 7インチHMIパネル | 詳細 |
| X2 marine 7 HB | iXランタイム搭載 7インチHMIパネル 高輝度モデル | 詳細 |
| X2 marine 7 SC | iXランタイム搭載 7インチHMIパネル CODESYS制御内蔵 | 詳細 |
| X2 marine 7 HB SC | iXランタイム搭載 7インチHMIパネル 高輝度モデル CODESYS制御内蔵 | 詳細 |
| X2 marine 15 | iXランタイム搭載 15インチHMIパネル | 詳細 |
| X2 marine 15 HB | iXランタイム搭載 15インチHMIパネル 高輝度モデル | 詳細 |
| X2 marine 15 SC | iXランタイム搭載 15インチHMIパネル CODESYS制御内蔵 | 詳細 |
| X2 marine 15 HB SC | iXランタイム搭載 15インチHMIパネル 高輝度モデル CODESYS制御内蔵 | 詳細 |
主な特徴
船舶認証
X2パネルは、通常のHMIにはない高度な船舶認証を取得しており、船内のあらゆる場所に適しています。
UL、CE、FCC、KCC認証
X2シリーズ全製品は、UL、CE、FCC、KCCの認証を取得しています。
調光可能なバックライト
高照度環境でも低照度環境でも、快適かつ安全な操作が可能です。バックライトは非常に低い輝度まで無段階に調光できます。
高輝度ディスプレイ
オプションで反射防止フィルム付きの1,000 cd/m²バックライトを選択可能で、直射日光の下でも優れた視認性を提供します。
内蔵デジタル出力
高輝度オプションを備えたX2マリンパネルには、アラームや信号灯などを直接接続できるデジタル出力が内蔵されています。
内部絶縁
内部絶縁は、バーストイミュニティおよびサージイミュニティに関する舶用規格に適合しています。
強力なARM Cortex-A9プロセッサ
パワフルなシングルコア、デュアルコア、クアッドコアのARM Cortex-A9プロセッサにより、厳しい要求を満たすアプリケーションでも高速な画面切り替えとプログラム実行が可能です。
BCS Toolsによる制御機能の拡張
BCS ToolsはCODESYSベースのソフトウェアプラットフォームで、SCバージョンではIEC 61131-3に対応した強力な統合PLC機能を提供します。リモートI/Oを追加するだけで、スケーラブルかつコスト効率の高いソリューションを実現します。
豊富なドライバーリスト
iX Developerでは、豊富なドライバーリストにより、他の機器と幅広く接続が可能です。
堅牢なアルミニウム筐体
IP65、NEMA 4X/12、UL Type 4X/12に対応した堅牢なアルミニウム製筐体は、雨や雪、水滴、汚れ、ほこりから機器を保護します。
広い動作温度範囲
−10℃～+60℃の広い動作温度範囲に対応し、さまざまな業界の要求に応えます。
iXソフトウェア - iXハードウェアの魅力
iXソフトウェアは、洗練されたコミュニケーションツールを提供します。トップクラスのベクターグラフィックスと使いやすさを兼ね備え、信頼性の高い操作性と他機器との接続性を実現します
主な仕様
| X2 marine 7 (HB, SC, HB SC) | X2 marine 15 (HB, SC, HB SC) | |
|---|---|---|
| 画面サイズ | 7インチ | 15.4インチ |
| 画面解像度 | 800×480 (16:10) | 1280×800 (16:10) |
| ディスプレイタイプ | TFT-LCD with LED backlight | TFT-LCD with LED backlight |
| CPU |
i.MX6Solo Single Cortex-A9 1.0GHz 512kB L2cache (HB, HB SC: Quad ARM Cortex-A9, SC: Dual Cortex-A9) |
i.MX6DualLite, Dual Cortex-A9 1.0GHz 512kB L2cache (i.MX6Quad, Quad ARM Cortex-A9 1.0GHz 1MB L2cache) |
| メモリ | 512 MB (HB, HB SC: 2 GB, SC: 1 GB) | 1 GB (2 GB) |
| ストレージ | 2GB SSD(eMMC)、アプリケーションストレージ用に1.5GB空き | 2GB SSD(eMMC)、アプリケーションストレージ用に1.5GB空き |
| 入力電圧 | 24V DC (18~32V DC) | 24V DC (18~32V DC) |
| 最大消費電力 | 14.4W (HB: 21.6W, SC: 14.4W, HB, SC: 21.6W) | 31.2W (HB: 33.6W, SC: 31.2W, HB SC: 33.6W) |
| 動作温度 | -10°C ~ +60°C | -10°C ~ +60°C |
| 保管温度 | -20°C ~ +70°C | -20°C ~ +70°C |
| 外形寸法(mm) | W204 × H143 × D50 | W410 × H286 × D61 |
| 重量 | 0.8kg | 3.85kg |
